Cableado estructurado para una oficina nueva en Mérida: qué planear antes de cerrar muros

Una oficina nueva ofrece una oportunidad que muchos proyectos pierden: instalar la infraestructura de red antes de que los muros, plafones y muebles oculten las rutas. El cableado estructurado debe soportar computadoras, puntos de acceso, teléfonos, cámaras, control de acceso y crecimiento futuro. Si solo se cuentan los escritorios actuales, la red queda pequeña desde el primer cambio de personal.

En Mérida, la planeación también debe considerar calor en cuartos técnicos, polvo de obra, humedad y distancia hasta el rack. El orden visual es importante, pero la certificación, la separación eléctrica y la documentación determinan si la instalación podrá mantenerse.

1. Cuenta servicios, no solo escritorios

Haz un inventario por área: estaciones de trabajo, impresoras, teléfonos IP, access points, cámaras, pantallas, controles de acceso, sensores y equipos que podrían aparecer en los próximos años. Un escritorio puede necesitar datos, voz, energía y un punto inalámbrico cercano; una sala de juntas puede requerir conexiones adicionales para videoconferencia.

Considera puestos flexibles y cambios de distribución. Llevar dos salidas a cada estación no siempre resuelve todo, pero dejar un solo contacto por mesa suele obligar a instalar extensiones improvisadas. Define puntos en techo para Wi-Fi y cámaras, y reserva rutas para ampliaciones sin romper acabados.

2. Elige la ruta y la canalización

La ruta debe proteger el cable, permitir inspección y evitar radios de curvatura excesivos. No coloques datos junto a conductores eléctricos sin la separación o barrera requerida. Evita tubos saturados y cajas sin espacio para futuras maniobras. Una ruta barata de instalar puede volverse costosa cuando hay que agregar un cable.

En plafones, sujeta el cable con sistemas que no lo aplasten. En exteriores o zonas expuestas, selecciona el tipo de cubierta correcto y protege las entradas. Mantén una ruta clara desde cada área hasta el cuarto de telecomunicaciones; los desvíos innecesarios dificultan localizar fallas.

3. Rack, energía y ventilación

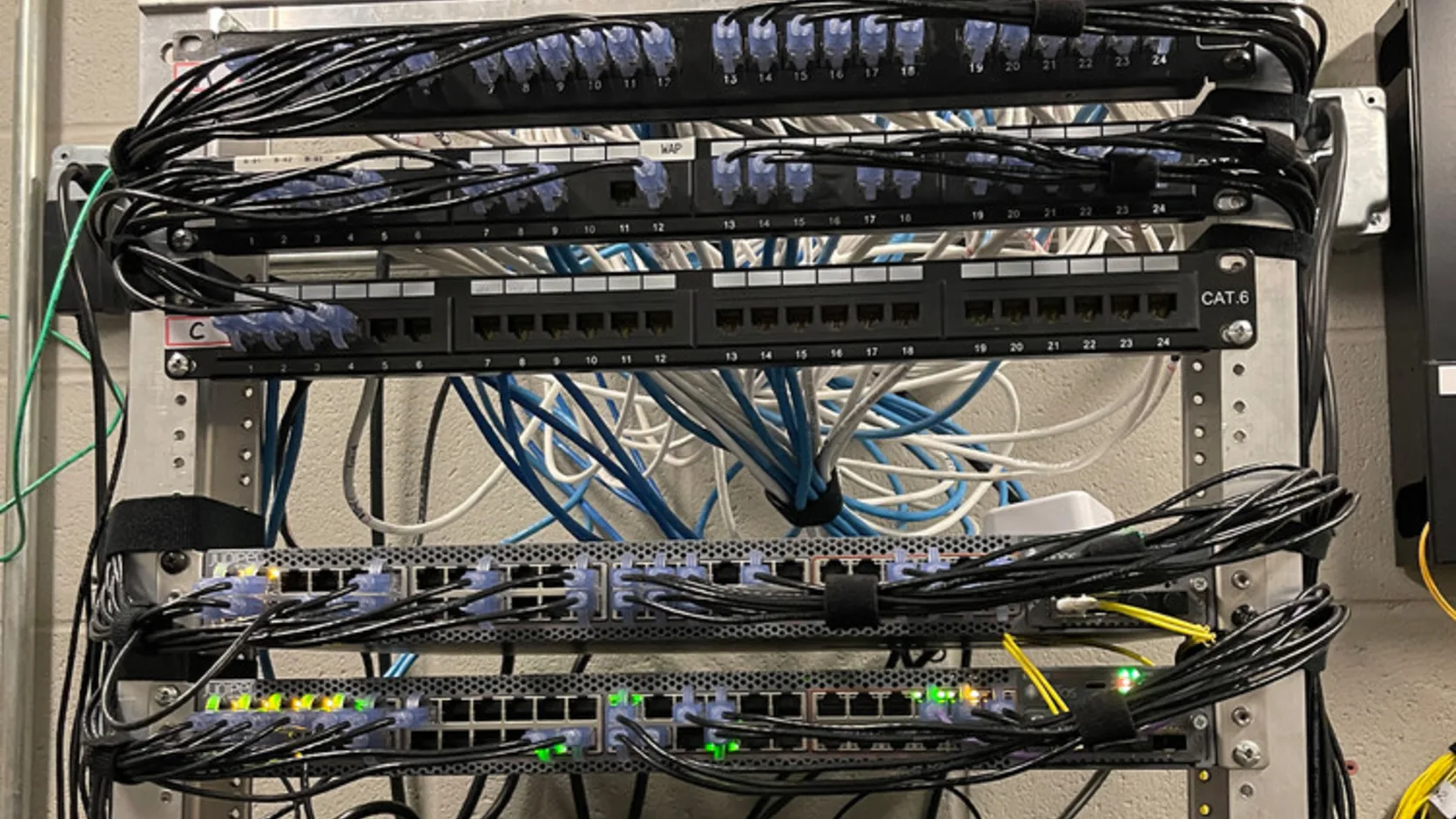

El rack no debe quedar en un rincón donde se acumule calor o humedad. Deja espacio frontal y posterior para mantenimiento, organiza patch panels y switches, y define dónde estarán UPS, router, firewall, NVR y controladores. La capacidad de puertos debe contemplar crecimiento y no solo el número actual de cables.

Protege la energía con circuitos identificados, supresores y respaldo según la criticidad. No mezcles cajas de cartón, químicos de limpieza o almacenamiento general con el equipo de red. En el clima cálido de Yucatán, la ventilación y la limpieza del cuarto técnico deben formar parte de la operación.

4. Cat 6, Cat 6A y fibra

La categoría se elige con base en distancia, velocidad, PoE, interferencia y vida útil esperada. Cat 6 puede resolver muchas oficinas; Cat 6A puede ser conveniente cuando se busca margen para enlaces de mayor velocidad, ambientes con más interferencia o una vida de instalación prolongada. La fibra ayuda a enlazar edificios, pisos o cuartos con diferencias de potencial y largas distancias.

No mezcles componentes sin revisar compatibilidad. Cable, patch panel, jacks y patch cords forman un canal. Si un solo elemento no corresponde a la categoría prevista, el desempeño y la garantía pueden verse afectados. Pregunta qué se certificará y qué documentación recibirá el propietario.

5. Puntos Wi-Fi, cámaras y PoE

Los access points deben ubicarse con base en cobertura, capacidad y materiales del edificio, no solamente en el centro geométrico de un plano. Las cámaras deben cubrir accesos y áreas críticas sin quedar bloqueadas por luminarias o columnas. Los equipos PoE necesitan presupuesto de energía y puertos suficientes en el switch.

Calcula la suma de consumo de cámaras, access points, teléfonos y otros dispositivos. Deja margen para arranque y ampliación. Separa la red de usuarios, invitados, CCTV e IoT mediante VLAN cuando el diseño lo requiera y documenta cómo se administrará cada segmento.

6. Etiquetado y código de colores

El etiquetado debe ser legible en ambos extremos y coincidir con el patch panel, el puerto del switch y el plano. Evita nombres ambiguos como “cable azul del lado derecho”. Usa un formato estable que incluya área, número de salida y rack. El color puede ayudar, pero no sustituye una etiqueta.

Guarda fotografías de canalizaciones antes de cerrar muros. Registra rutas, reservas, cambios de obra y puntos que quedaron anulados. Esa evidencia reduce perforaciones accidentales cuando alguien instala un mueble o una pantalla meses después.

7. Certificación y entrega

Una prueba de continuidad no equivale a una certificación completa. Solicita las pruebas correspondientes a la categoría y al canal instalado, con resultado por enlace. Revisa longitud, mapa de hilos, pérdida, diafonía y otros parámetros que correspondan al estándar y al equipo de medición.

La entrega debe incluir planos finales, listado de puertos, fotografías, resultados de prueba, fichas técnicas, garantías y recomendaciones de mantenimiento. Si una salida no se usa el día uno, debe quedar identificada y probada para que no se convierta en una sorpresa durante una ampliación.

8. Checklist antes de cerrar la obra

1. Plano de datos, Wi-Fi, cámaras y control de acceso.
2. Rutas separadas de energía y datos.
3. Capacidad de canalización y reservas futuras.
4. Ubicación, ventilación y energía del rack.
5. Presupuesto PoE y puertos disponibles.
6. Tipo de cable y componentes compatibles.
7. Etiquetado y fotografías de la instalación.
8. Certificación, planos finales y capacitación.

Preguntas frecuentes

¿Conviene cablear aunque haya Wi-Fi?

Sí. Las estaciones fijas, access points, cámaras, teléfonos y equipos críticos se benefician de enlaces cableados. Wi-Fi puede complementar la red, pero no siempre sustituye capacidad, estabilidad y alimentación PoE.

¿Cuántos puntos debo dejar por oficina?

Depende de puestos, equipos y crecimiento. Cuenta servicios actuales y agrega capacidad razonable para cambios. El plano arquitectónico y la operación futura deben revisarse juntos.

¿Por qué certificar el cableado?

La certificación aporta evidencia de que cada enlace cumple los parámetros previstos. También ayuda a separar una falla de cableado de un problema de switch, configuración o aplicación.

Conclusión

Planear el cableado estructurado antes de cerrar muros evita improvisaciones, protege la inversión y deja una oficina preparada para crecer. TECYPE puede diseñar puntos, canalizaciones, rack, PoE, Wi-Fi y documentación para que la red quede lista para operar y mantener. Solicita una visita para tu oficina.
