OTDR y conectores de fibra: cómo distinguir una falla de enlace de una mala terminación

Cuando un enlace de fibra falla, el primer impulso suele ser cambiar el módulo óptico. A veces funciona; otras, solo mueve el problema. La pérdida puede estar en un conector contaminado, una curvatura, un empalme, una bandeja mal organizada o una ruta que sufrió presión durante la obra.

La luz encendida no es una certificación

Los indicadores del switch dicen que existe un enlace, no que el presupuesto óptico sea saludable ni que la instalación tenga margen para crecer. Un enlace con pérdida alta puede funcionar hoy y fallar cuando se agrega una conexión, cambia la temperatura o se mueve el patch cord.

Qué aporta una prueba OTDR

Un OTDR envía un pulso y analiza los reflejos para estimar distancia y eventos. Puede ayudar a localizar un empalme, una mala terminación o una curvatura a lo largo del trayecto. No sustituye todas las pruebas, pero convierte el “debe estar por ahí” en una distancia medible.

Para validar el enlace completo, también se revisan potencia y pérdida de inserción con el equipo adecuado. La prueba debe indicar tipo de fibra, longitud de onda, extremos medidos y condiciones. Sin esos datos, dos reportes no son comparables.

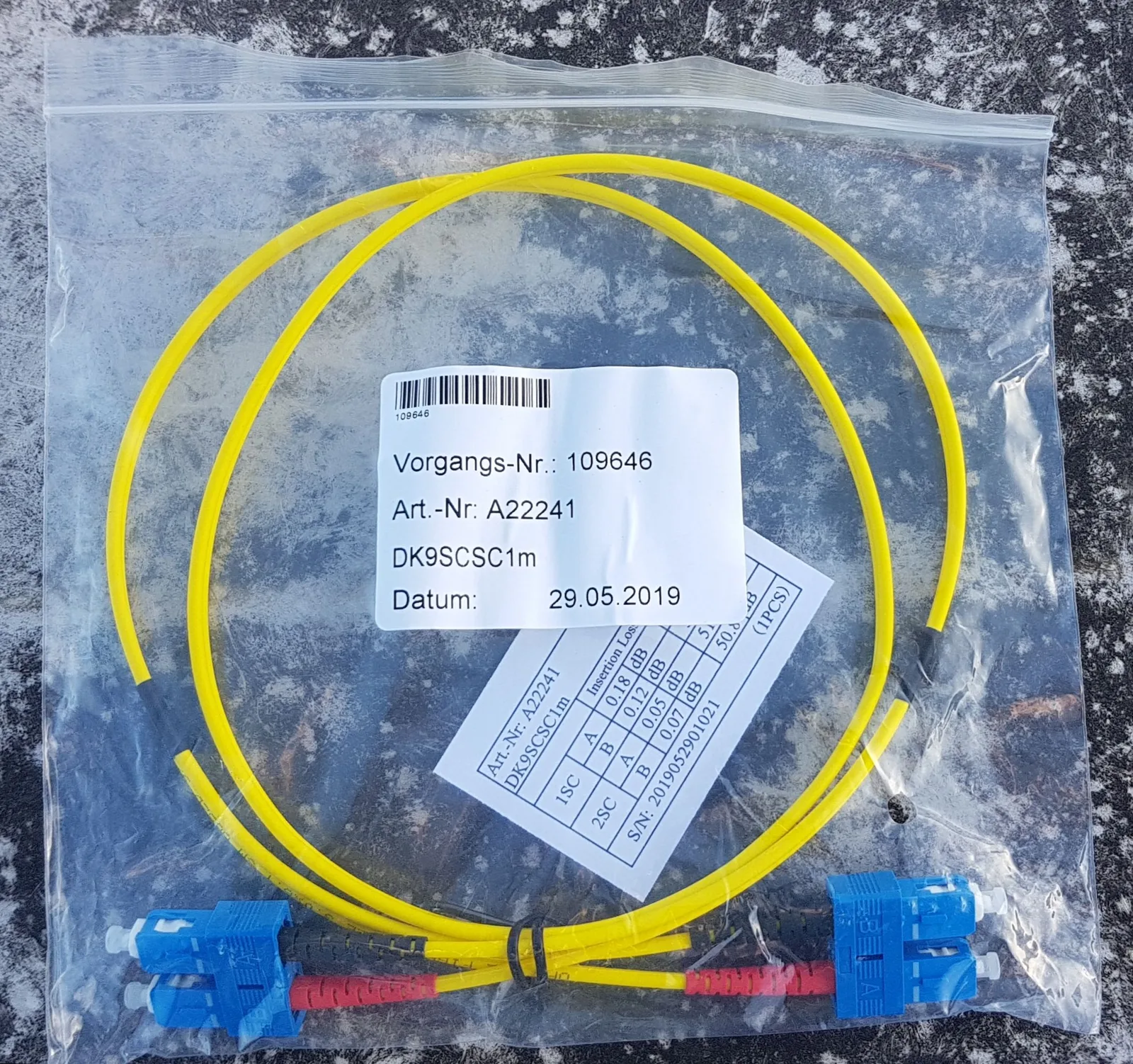

El conector merece respeto

Los conectores deben inspeccionarse y limpiarse con herramientas diseñadas para fibra. Un paño cualquiera puede dejar residuos; soplar con la boca puede añadir humedad y partículas. Las tapas protectoras no son basura: deben permanecer puestas mientras el conector espera.

La organización del patching también importa. Curvas cerradas, tensión al cerrar la puerta o cables atrapados bajo una charola pueden crear una falla intermitente que aparece solo cuando alguien trabaja en el rack.

Qué debe recibir el cliente

• Mapa de enlaces y numeración de extremos.
• Tipo y cantidad de fibras instaladas.
• Fotografías de registros y gabinetes.
• Resultados de pruebas con fecha y equipo utilizado.
• Recomendaciones de reserva y capacidad disponible.

El reporte no tiene que ser interminable. Debe permitir que un técnico que no estuvo en la obra entienda qué se instaló, cómo se probó y dónde buscar si aparece una alarma.

Para ampliar: ONVIF: interoperabilidad en sistemas de seguridad IP · NIST: monitoreo y cambios en redes empresariales

Un diagnóstico de TECYPE empieza por aislar la capa que falla: equipo, módulo, patching, cableado o alimentación. Cambiar piezas al azar suele ser más caro que medir.
